3D strojní navádění je dnes běžnou součástí velkých stavebních projektů a stále častěji nachází uplatnění také na menších stavbách. Jak ale poznat, u jakého projektu se jeho použití vyplatí? Jak se objednávají potřebné 3D modely a jaké náklady je nutné očekávat?

V tomto článku vám poradíme, jak posoudit vhodnost strojního navádění pro konkrétní projekt a co je potřeba k vytvoření modelů.

Kde je potřeba geodet, tam se vyplatí i strojní navádění

Strojní navádění se dnes využívá nejen při výstavbě rozsáhlých obytných oblastí, komunikací nebo průmyslových objektů, ale také při zakládání rodinných domů, terénních úpravách a dalších menších projektech.

Jednoduché pravidlo zní: strojní navádění se vyplatí všude tam, kde by byl jinak potřeba geodet.

Modely hrají ve 3D strojním navádění klíčovou roli. Díky nim může strojník pracovat efektivně, ve správném pořadí a bez zbytečného čekání na zaměření nebo vytyčení.

Na menší stavbě, například při výstavbě rodinného domu, může model obsahovat pouze výkopovou plochu, umístění základových pasů nebo výslednou podobu terénu. U infrastrukturních staveb může kromě jednotlivých konstrukčních vrstev zahrnovat také vedení dešťové kanalizace, potrubní trasy, umístění sloupů veřejného osvětlení nebo propustků.

Strojní navádění doporučujeme využívat zejména na stavbách, kde vznikají nové konstrukce, povrchy nebo terénní úpravy. Přínosné je všude tam, kde je nutné průběžně kontrolovat polohu, výšku nebo sklon.

Objednání modelů pro strojní navádění

Odpovědnost za zajištění modelů se obvykle stanovuje již ve fázi poptávkového řízení. Podle rozsahu projektu je může zajistit investor, generální dodavatel nebo přímo dodavatel zemních prací.

Objednání modelu je poměrně jednoduché. Nejprve je potřeba upřesnit:

• o jaký typ zakázky se jedná,

• kdy budou práce zahájeny,

• do jakého termínu jsou modely potřeba,

• jaké části stavby mají být zpracovány,

• jaké vstupní podklady jsou k dispozici.

Pokud dodavatel dosud se strojním naváděním ani s 3D modely nepracoval, pomůžeme mu určit, jaké podklady bude potřeba dodat.

Může se jednat například o:

• projektovou dokumentaci ve formátu CAD,

• výkresy příčných a podélných řezů,

• výkresy konstrukčních vrstev komunikace,

• mapové podklady,

• výkresy inženýrských sítí,

• projekt základů budovy,

• souřadnice a výškové body.

Při použití systému strojního navádění Novatron lze využít vzdálené připojení a společně se strojníkem zkontrolovat modely, aby mohl bez problémů začít pracovat.

Po dodání potřebných vstupních podkladů vytvoří modelář příslušné modely a nahraje je do systému zákazníka. U systému Novatron lze data do stroje přenést bezdrátově.

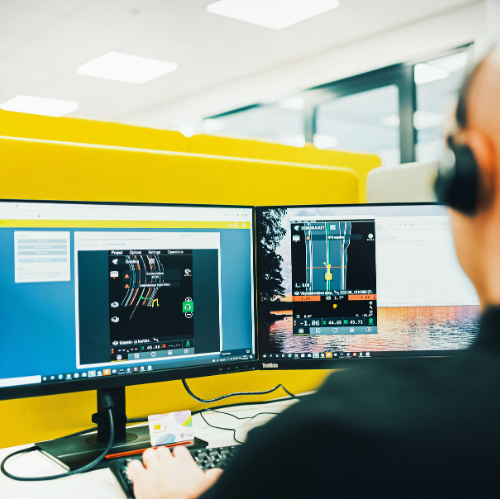

Prostřednictvím vzdáleného připojení je možné modely společně se strojníkem zkontrolovat, vysvětlit jejich používání a ukázat například práci s kontrolními nebo zaměřovacími body.

Pokud bezdrátový přenos není k dispozici, lze modely zaslat elektronicky a následně je do systému nahrát pomocí USB disku.

Doba potřebná k vytvoření modelu vždy závisí na rozsahu a složitosti projektu. U staveb s několika etapami nebo větším počtem povrchů lze nejprve připravit modely potřebné pro zahájení prací a zbývající části dopracovat postupně. Stavba tak nemusí čekat na dokončení všech modelů najednou.

Pokud jsou kvalitní projektové podklady k dispozici v elektronické podobě, zpravidla není nutné provádět zaměření přímo na stavbě.

Kolik modelů je potřeba?

Počet potřebných modelů závisí na typu projektu a požadavcích dodavatele. Pro jednoduchou práci může někdy stačit pouze podkladová mapa. Pokud však chcete využít všechny výhody strojního navádění, doporučujeme připravit modely pro jednotlivé etapy stavby.

U rodinného domu může jít například o modely:

• stavební jámy,

• základových pasů,

• potrubních tras a přípojek,

• jednotlivých konstrukčních vrstev,

• konečné podoby terénu a okolí domu.

Náklady na modely pro strojní navádění

Cena modelů závisí především na kvalitě a rozsahu vstupních podkladů, složitosti projektu a množství prvků, které má model obsahovat. Obvykle se proto stanovuje individuálně podle konkrétní zakázky.

U menších projektů zabere příprava modelů méně času, a proto jsou také výsledné náklady nižší. Pokud lze veškeré podklady předat elektronicky, není nutné organizovat další schůzky ani výjezdy na stavbu. Tím se snižují náklady a šetří čas dodavatele i zpracovatele modelu.

Přestože u velkých projektů tvoří náklady na modelování menší procentuální část celkové ceny zakázky, strojní navádění přináší finanční úsporu také u menších staveb.

Typickým příkladem je výstavba rodinného domu, kde je potřeba provést zemní práce v krátkém čase. Bez strojního navádění mohou práci prodlužovat prostoje způsobené čekáním na zaměření nebo vytyčení. Náklady na jediný výjezd geodeta navíc mohou být srovnatelné s cenou modelů potřebných pro celý projekt.

Strojníci, kteří si práci se systémem vyzkoušeli, se k tradičnímu způsobu práce často nechtějí vracet. Především u složitějších projektů jim systém poskytuje lepší přehled, větší samostatnost a jistotu, že práce probíhá podle projektu.

Hlavní výhody strojního navádění a používání 3D modelů

• Nižší spotřeba materiálu – i několik centimetrů zbytečného výkopu nebo zásypu může znamenat výrazné náklady navíc.

• Náklady na vytvoření modelů mohou být výrazně nižší než náklady na opakované geodetické práce.

• Strojník má všechny potřebné informace přímo v kabině.

• Práce probíhá rychleji a ve správném pořadí.

• Strojník může pracovat samostatněji.

• Snižuje se potřeba průběžného vytyčování a kontrolního měření.

• Stavbyvedoucí nemusí stát u stroje a průběžně udělovat pokyny.

• Všechny strany zapojené do projektu pracují se stejnými a aktuálními podklady.

• Zkracuje se celková doba realizace.

• Omezují se zbytečné výjezdy geodeta na stavbu.

• Zeminu a další materiály lze ukládat rovnou na správná místa.

• Snižuje se potřeba meziskládek a opakovaného přesouvání materiálu.

• Zeminu lze již během výkopových prací vytvarovat a uložit tak, aby nepřekážela při dalších činnostech.

• Odpadají zbytečné pracovní kroky, protože požadovaných výšek a sklonů lze dosáhnout napoprvé.

• Čím složitější a členitější je projekt, tím větší přínos strojní navádění poskytuje.

• Přesnější práce omezuje zbytečné výkopy, nadměrné zásypy a spotřebu materiálu.

3D strojní navádění proto není určeno pouze pro velké stavební projekty. Správně připravený model může zvýšit přesnost, zrychlit práci a snížit náklady také při realizaci menších staveb.
