Jak funguje 3D nivelace na bagru?
3D nivelace na bagru je moderní technologie, která pomáhá strojníkovi přesně kopat, svahovat a upravovat terén podle digitálního projektu. Potřebné informace má přímo na displeji v kabině, takže nemusí neustále přerušovat práci kvůli ručnímu měření.
Strojní navádění propojuje digitální model stavby s polohou rypadla a pracovního nástroje. Díky tomu může obsluha průběžně kontrolovat, zda provádí zemní práce ve správné výšce, poloze a sklonu.
Přesnější výkopy
Strojník vidí požadované výšky a polohu pracovního nástroje vůči projektu.
Méně měření
Systém omezuje potřebu opakovaného ručního přeměřování a kontrolního vytyčování.
Efektivnější práce
Menší riziko zbytečného odkopání materiálu a následných oprav terénu.
Princip technologie
Jak 3D nivelace funguje?
Základem je digitální 3D model stavby nebo terénu, který obsahuje požadované výšky, sklony a další prostorové údaje. Model se nahraje do systému strojního navádění.
Rypadlo je vybaveno senzory, které sledují polohu výložníku, násady a lopaty. Pomocí vhodného polohovacího systému, například GNSS s korekcemi, se určuje poloha stroje na stavbě.
Řídicí jednotka tyto informace vyhodnocuje a zobrazuje strojníkovi rozdíl mezi aktuální polohou pracovního nástroje a požadovaným projektovaným povrchem.
Jednoduše řečeno: 3D nivelace funguje jako navigace pro zemní práce. Místo navigování po silnici ukazuje strojníkovi, kde a do jaké hloubky má kopat nebo kde je potřeba materiál doplnit.

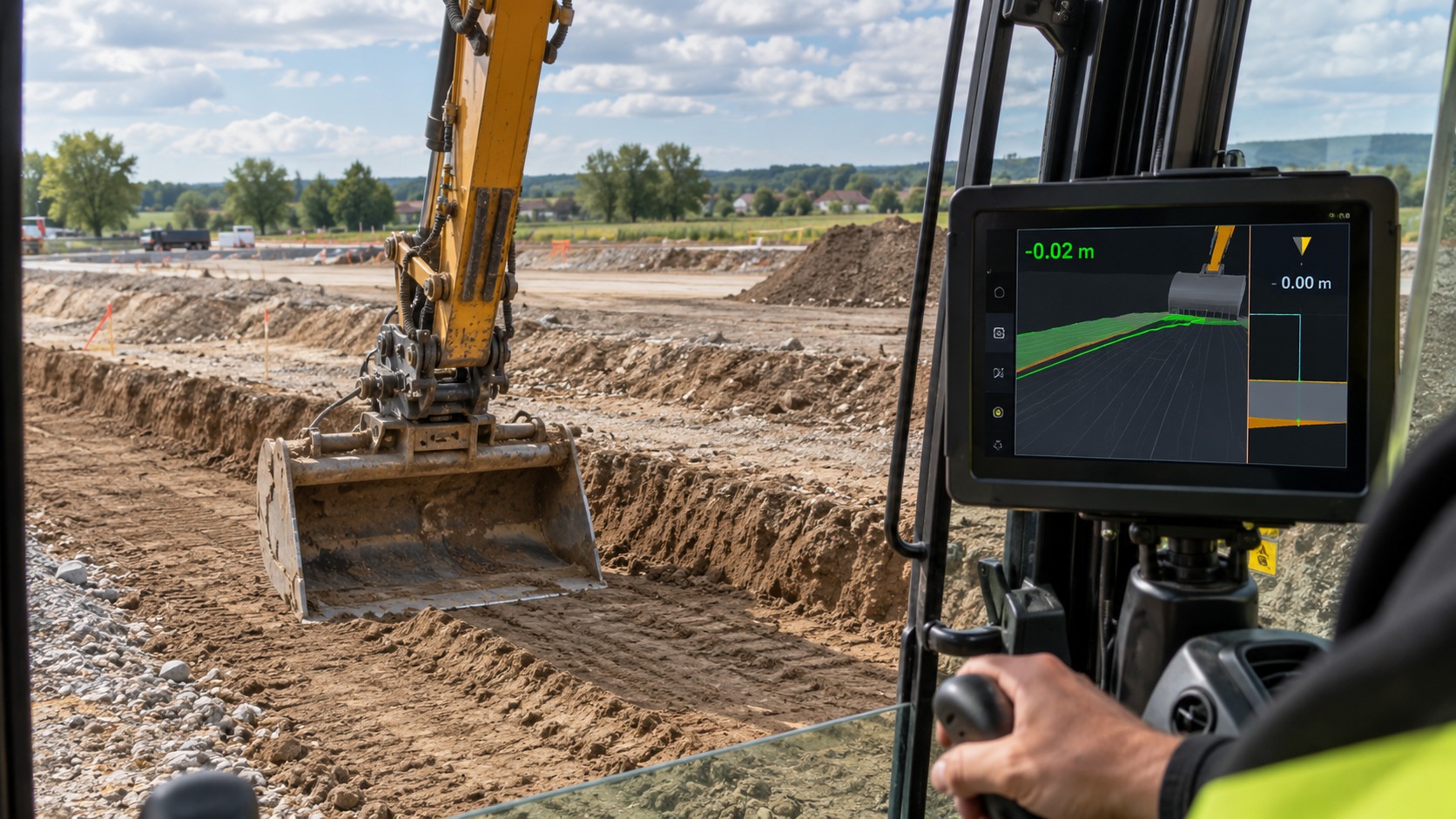

Co vidí strojník na displeji?
- Aktuální polohu pracovního nástroje
- Požadovanou výšku podle projektu
- Rozdíl mezi skutečností a modelem
- Potřebnou hloubku výkopu
- Požadované sklony terénu
- Průběh prací vůči digitálnímu modelu
Technické vybavení
Z čeho se 3D nivelace skládá?
Senzory stroje
Sledují polohu jednotlivých částí pracovního zařízení, například výložníku, násady a lopaty.
Polohovací technologie
Pomáhá určit polohu rypadla v prostoru. Podle konfigurace může využívat GNSS a korekční data nebo jiné měřicí technologie.
Řídicí jednotka
Zpracovává informace ze senzorů a porovnává je s digitálním modelem stavby.
Displej v kabině
Zobrazuje strojníkovi pracovní hodnoty a potřebné informace pro provádění zemních prací.
Důležité: Přesnost systému závisí na správné instalaci, kalibraci, kvalitě digitálního modelu, polohovacích korekcích a podmínkách na stavbě.
Práce krok za krokem
Jak probíhá práce s 3D nivelací?
- Příprava digitálního modelu
Z projektové dokumentace se připraví model požadovaného terénu nebo stavebních konstrukcí.
- Nahrání dat do stroje
Model se přenese do systému strojního navádění a nastaví se potřebné pracovní parametry.
- Kontrola polohy a kalibrace
Před zahájením prací se ověří správná funkce systému, poloha stroje a návaznost na projektová data.
- Provádění zemních prací
Strojník sleduje displej a průběžně upravuje hloubku nebo polohu pracovního nástroje.
- Kontrola výsledku
Podle požadavků stavby se provádí kontrola skutečného provedení, případně také nezávislé geodetické ověření.
Praktické využití
Kde se 3D nivelace používá?
3D strojní navádění se využívá na velkých infrastrukturních projektech i na menších stavbách. Největší výhodu přináší tam, kde je potřeba dodržovat přesné výšky, sklony a prostorové uspořádání.
Silnice a komunikace
Úpravy podloží, konstrukční vrstvy, krajnice a požadované sklony.
Zakládání staveb
Stavební jámy, základové pasy a příprava podkladních vrstev.
Inženýrské sítě
Výkopy pro kanalizaci, vodovod a další technickou infrastrukturu.
Parkoviště a areály
Modelace ploch, příprava konstrukčních vrstev a kontrola spádů.
Terénní úpravy
Svahování, násypy, zářezy a konečné modelování terénu.
Menší stavební zakázky
Příprava pozemků, výkopy a úpravy okolí rodinných domů.
Srovnání technologií
Jaký je rozdíl mezi 2D a 3D nivelací?
Obě technologie pomáhají strojníkovi pracovat přesněji. Liší se však způsobem určování polohy a rozsahem projektových dat, se kterými pracují.
| Funkce | 2D nivelace | 3D nivelace |
|---|---|---|
| Kontrola hloubky | Ano | Ano |
| Práce s nastaveným sklonem | Ano | Ano |
| Prostorové určení polohy stroje | Ne v plném rozsahu | Ano, podle konfigurace |
| Digitální 3D model stavby | Omezené možnosti | Ano |
| Členité povrchy | Omezené možnosti | Vhodnější řešení |
| Typické využití | Jednodušší výkopy a sklony | Komplexnější prostorové práce |
Kdy zvolit 3D? Pokud pracujete s rozsáhlejšími digitálními modely nebo se požadované výšky a sklony mění podle polohy stroje, může být 3D nivelace vhodnější než základní 2D systém.
Přínosy pro firmu
Jaké jsou hlavní výhody 3D nivelace?
Vyšší přesnost práce
Obsluha má neustále přehled o poloze pracovního nástroje vůči projektu.
Omezení prostojů
Menší potřeba opakovaného vytyčování a průběžného ručního přeměřování.
Menší množství oprav
Přesnější provádění zemních prací může snížit riziko zbytečného odkopání nebo dosypávání.
Efektivnější využití stroje
Strojník může pracovat samostatněji a plynuleji podle připraveného modelu.
Konkrétní úspora času a nákladů závisí na charakteru zakázky, kvalitě podkladů, zkušenostech obsluhy a správném nastavení systému.
Technologie v praxi
Nahrazuje 3D nivelace geodeta nebo zkušeného strojníka?
3D nivelace nenahrazuje zkušenosti obsluhy. Poskytuje jí však přesné informace, které mohou usnadnit rozhodování a zlepšit kvalitu prováděných prací.
Stejně tak systém automaticky nenahrazuje veškeré geodetické činnosti. Správné zaměření, příprava podkladů, nastavení souřadnic a kontrolní měření mohou být i nadále nezbytné.
Nejdůležitější je správná kombinace: Kvalitní digitální model, správně nastavený systém a zkušený strojník. Teprve společně umožňují využít potenciál 3D nivelace naplno.
Shrnutí
3D nivelace jako pomocník při zemních pracích
3D nivelace pomáhá převést digitální projekt přímo do kabiny rypadla. Strojník má průběžný přehled o požadovaných výškách, sklonech a poloze pracovního nástroje.
Výsledkem může být přesnější práce, méně zbytečných prostojů a lepší využití stavební techniky. Technologie je proto zajímavá nejen pro velké stavební projekty, ale také pro firmy realizující menší a střední zakázky.
